鋰電化成電源嚴苛測試的標桿解決方案-費思FT68200A電子負載
一、測試背景
鋰電化成電源是專為鋰離子電池化成工藝設計的精密電源設備，鋰電化成電源通過精密的電能輸出與工藝適配，成為鋰電池性能提升的“幕后推手”，其技術迭代直接推動著新能源產業的升級。
化成電源典型應用場景：動力電池生產、消費電子電池、儲能系統
二、化成電源測試需求
某頭部化成電源制造商研發新一代鋰電化成電源（規格：0-80V/0-300A），需驗證以下核心性能：
1. 輸出精度：恒流（CC）/恒壓（CV）模式切換精度，電壓紋波≤±0.1% F.S.；
2. 動態響應：0-300A階躍負載下的恢復時間＜200μs；
3. 保護功能：過流保護（OCP）觸發精度（閾值±1%）、短路響應時間＜1ms；
4. 能效驗證：滿負載效率≥93%。
三、費思化成電源測試方案設計

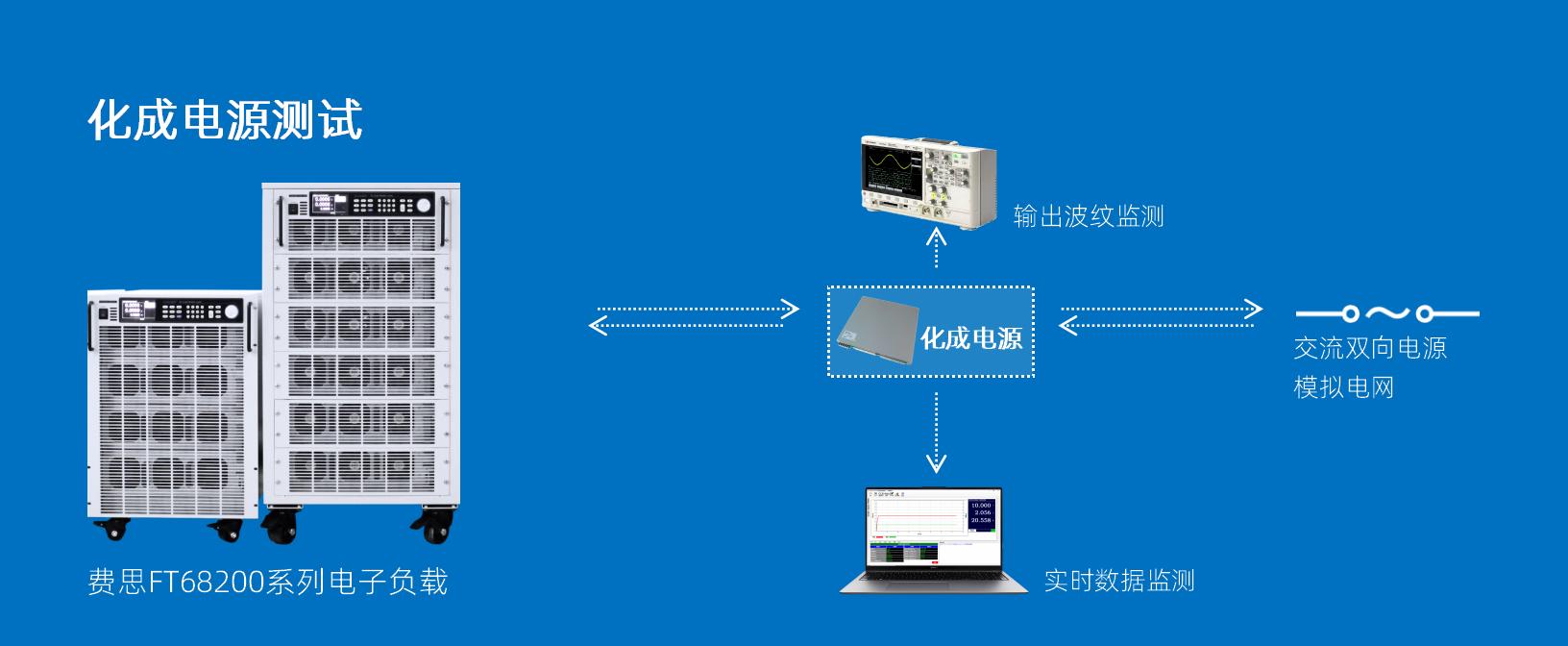

設備配置：
主負載：FT68208E-150-800（8kW/150V/800A） × 1臺（覆蓋300A測試）
輔助設備：示波器（監測瞬態波形）、功率分析儀（能效測試）
軟件：費思上位機自動化測試序列
四、FT68200核心功能應用
1. CC/CV模式精度驗證
CC模式：設定300A恒流加載，監測電源輸出電壓波動（FT68200電壓回讀精度0.025%）；
CV模式：設定80V恒壓加載，監測電流爬升斜率（FT68200電流分辨率1mA）；
優勢：復合模式CV+CC模擬電芯充電場景，驗證模式切換無過沖（實測切換時間＜5ms）。
2. 動態響應測試
最高50kHz動態模式設置0←→300A階躍（上升/下降斜率24A/μs）；
觸發電源的瞬態響應，FT68200同步記錄：
電壓跌落深度（Vpk-）；
恢復至80V±0.1%所需時間（實測≤150μs）。
3. OCP保護測試
通過序列功能自動執行：
階梯加載電流（250A→280A→300A→330A）；
當電流≥330A（110%額定）時，判定OCP是否在1ms內切斷輸出；
優勢：FT68200的1kHz數據傳輸實時記錄觸發點，精度達±0.05%。
4. 能效分析
FT68200采集輸入功率，功率分析儀監測電源輸出功率；
計算滿負載效率：η=Pout÷Pin ×100%（實測94.2%）。
五、測試結果與客戶收益
★客戶化成電源輸出精度提升70%：CC模式電壓穩定性行業標準±0.1% F.S.，費思FT68200實測結果±0.03% F.S.；
★客戶化成電源動態性能優于競品20%：300A階躍恢復時間行業標準< 200μs，費思FT68200實測結果≤150μs。
★客戶化成電源保護可靠性提升，售后成本下降140%：OCP觸發精度行業標準±1%，費思FT68200實測結果±0.5%。
★客戶產能提升160%：測試周期行業標準4小時/臺，費思FT68200實測結果1.5小時/臺。
六、費思FT68200電子負載核心價值
1、高精度驗證
電壓/電流回讀精度達0.025%/0.05%，確保電源輸出參數精準達標。
2、動態性能碾壓
24A/μs電流斜率激發電源極限狀態，提前暴露設計缺陷。
3、自動化測試
序列功能一鍵執行CC/CV/OCP全測試流程，人力節省80%。
4、成本優化
單臺負載覆蓋300A測試（無需多機并聯），設備投入減少50%。
